Назначение и различия типов спецтехники
Машины на автомобильных шасси используют для откачки, перевозки и удаления жидких отходов и осадка. Их состав определяют характер загрязнений, способ загрузки и необходимость промывки трубопроводов. Цистерны объёмом от 4 до 22 м³ различаются не только вместимостью: с ростом объёма меняются масса надстройки, распределение нагрузки и место для насосного оборудования. Уточнить доступные комплектации можно у поставщика Авимаш.
Илососы и ассенизаторы: задачи и устройство
Илосос удаляет жидкие иловые отложения из колодцев, отстойников и других объектов. Вакуумный насос создаёт разрежение, под действием которого содержимое поступает по всасывающему рукаву в цистерну. Для защиты насоса от жидкости и частиц в вакуумной линии устанавливают фильтры и предохранительные устройства. Осадок выгружают через предусмотренный патрубок или с помощью механизма подъёма цистерны, если такая конструкция заложена в проекте.
Ассенизаторская машина предназначена преимущественно для откачки и перевозки жидких отходов. Её основные узлы — цистерна, вакуумный насос, трубопроводы, запорная арматура и сливное оборудование. В отличие от илососа, машина обычно рассчитана на менее вязкую среду; плотный осадок может затруднять всасывание и выгрузку.
Комбинированные машины для промывки и сбора отходов
Комбинированная каналопромывочная машина совмещает подачу воды под давлением и сбор загрязнений. Насос высокого давления направляет воду через рукав и насадку, размывая отложения в трубопроводе, а вакуумная система собирает загрязнённую жидкость и частицы. Для рабочих процессов предусматривают водяную цистерну и отдельную илосборную ёмкость либо разделённые отсеки. Такое разделение помогает не смешивать чистую воду с отходами, но увеличивает требования к компоновке и распределению массы.
Шасси и цистерна объёмом 4–22 м³
Шасси служит несущей основой машины и передаёт нагрузку от цистерны и оборудования на дорогу. При проектировании учитывают полную массу, допустимые нагрузки на каждую ось, колёсную формулу, габариты и мощность двигателя. Объём сам по себе не определяет пригодность шасси: учитываются масса пустой надстройки, плотность содержимого и нагрузка от насосов, рукавов и вспомогательных механизмов.
Согласование грузоподъёмности и нагрузки на оси
Проектировщик сопоставляет массу базового автомобиля, надстройки и перевозимой среды с допустимыми параметрами шасси. Один кубический метр воды имеет массу около одной тонны, поэтому цистерна на 22 м³ при заполнении водой может содержать примерно 22 тонны жидкости. Это не означает, что такая загрузка допустима: часть грузоподъёмности уже приходится на саму машину, а положение центра тяжести влияет на нагрузки по осям и устойчивость.
Размещение цистерны, насосов и отсеков рассчитывают так, чтобы нагрузка не концентрировалась на одной оси. Учитывают также частичное заполнение: перемещение жидкости при торможении и повороте создаёт динамические усилия. Перегородки могут ограничивать её продольное перемещение, но их число и конструкцию определяют расчётом.
Конструкция цистерны, люков и защитной арматуры
Цистерну изготавливают из металла, выбранного с учётом состава отходов, коррозионной нагрузки и способа очистки. Форма корпуса, толщина стенок и усиления рассчитываются под массу содержимого и рабочие режимы. Люки нужны для осмотра и обслуживания, патрубки — для присоединения рукавов и слива. На вакуумной линии устанавливают защиту от переполнения, чтобы жидкость не попала в насос. Цистерна для работы под вакуумом не должна использоваться как ёмкость для избыточного давления, если конструкция не предусматривает такой режим.

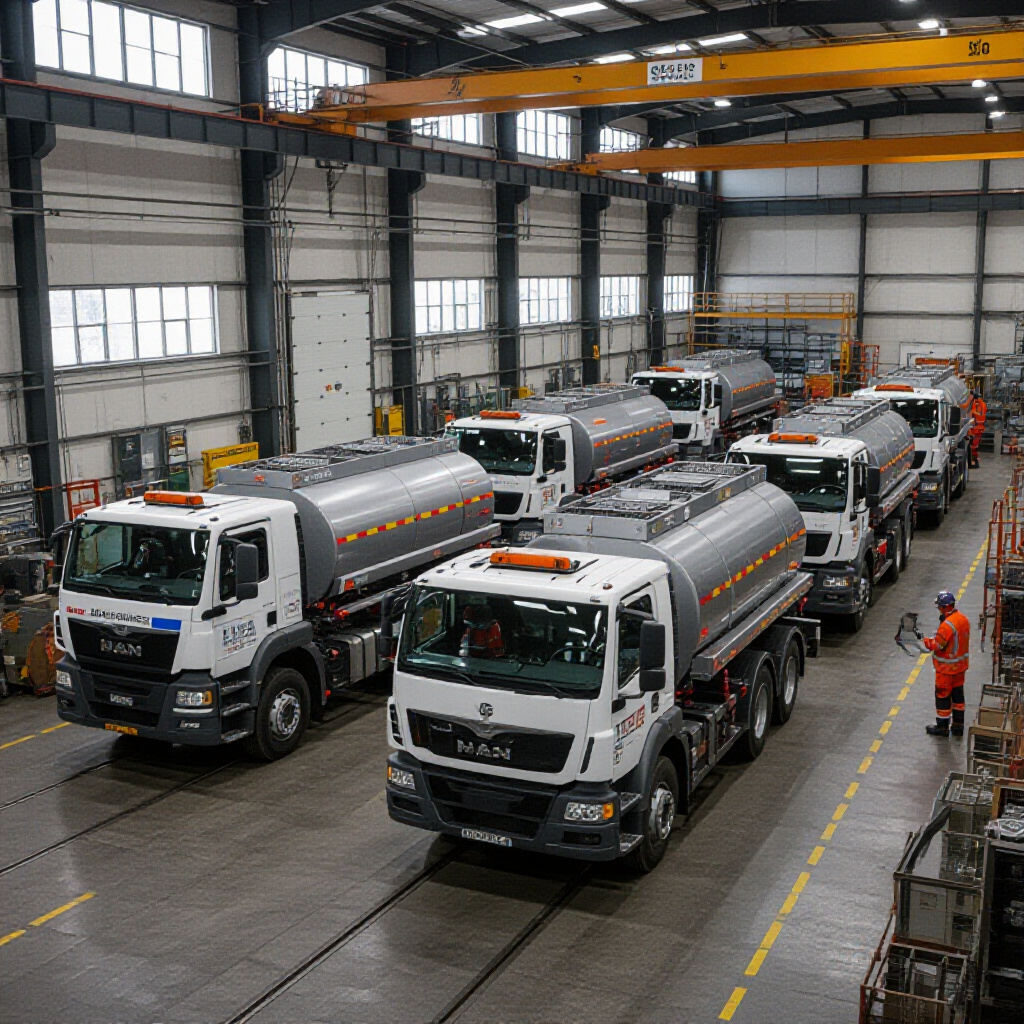

Этапы производства спецмашины
Производство включает расчёт компоновки, подготовку шасси, изготовление цистерны, монтаж агрегатов и проверку систем. Конкретная последовательность зависит от конструкции надстройки и назначения машины, однако изменения базового автомобиля должны учитывать его технические ограничения.
Проектирование компоновки и подготовка шасси
На этапе проектирования определяют объём и форму цистерны, расположение насосов, трубопроводов, органов управления и мест крепления оборудования. Затем проверяют габариты, массу и распределение нагрузки по осям. Шасси подготавливают к установке надстройки: предусматривают крепёжные элементы и прокладывают необходимые линии привода и управления. Точки крепления не должны препятствовать обслуживанию автомобиля или работе его штатных систем.
Изготовление надстройки и монтаж систем
После изготовления корпуса устанавливают люки, патрубки, арматуру и опоры. Вакуумная система включает насос, всасывающую магистраль, фильтры и устройства контроля. Гидравлическая система обычно состоит из насоса, гидрораспределителя, цилиндров и соединительных линий; рабочее давление должно соответствовать допустимым параметрам каждого компонента. После монтажа проверяют крепления, герметичность соединений и доступ к узлам для обслуживания.
Проверки, безопасность и обслуживание
Эксплуатационная безопасность зависит от соблюдения ограничений по массе, заполнению цистерны и режимам работы оборудования. Перевозимые отходы могут различаться по плотности и содержанию твёрдых частиц, поэтому фактическую загрузку оценивают не только по уровню жидкости. Переполнение, засорение фильтров или работа насоса вне допустимого режима способны привести к повреждению оборудования.
Испытания цистерны, вакуумной и гидравлической систем
После монтажа проверяют цистерну и трубопроводы на герметичность, работу вакуумного насоса, фильтров и предохранительной арматуры. Испытания проводят в режимах, предусмотренных конструкцией и документацией оборудования. Отдельно проверяют гидравлические цилиндры, распределитель и соединения: утечки, нестабильное движение или перегрев указывают на необходимость устранения неисправности. Также оценивают работу органов управления и устойчивость машины при предусмотренных операциях.
Эксплуатационные ограничения и техническое обслуживание
Перед работой контролируют состояние рукавов, соединений, фильтров и защитных устройств. Цистерну очищают от осадка, который может уплотняться и уменьшать полезный объём; насосы обслуживают по регламенту, установленному для конкретной модели оборудования. В гидравлической системе проверяют уровень и состояние рабочей жидкости, герметичность линий и крепления цилиндров. Работа под вакуумом допустима только в пределах параметров цистерны и арматуры, а перевозка должна учитывать фактическую массу и допустимую нагрузку на оси.
