Как устроены системы на 48 В и 220 В

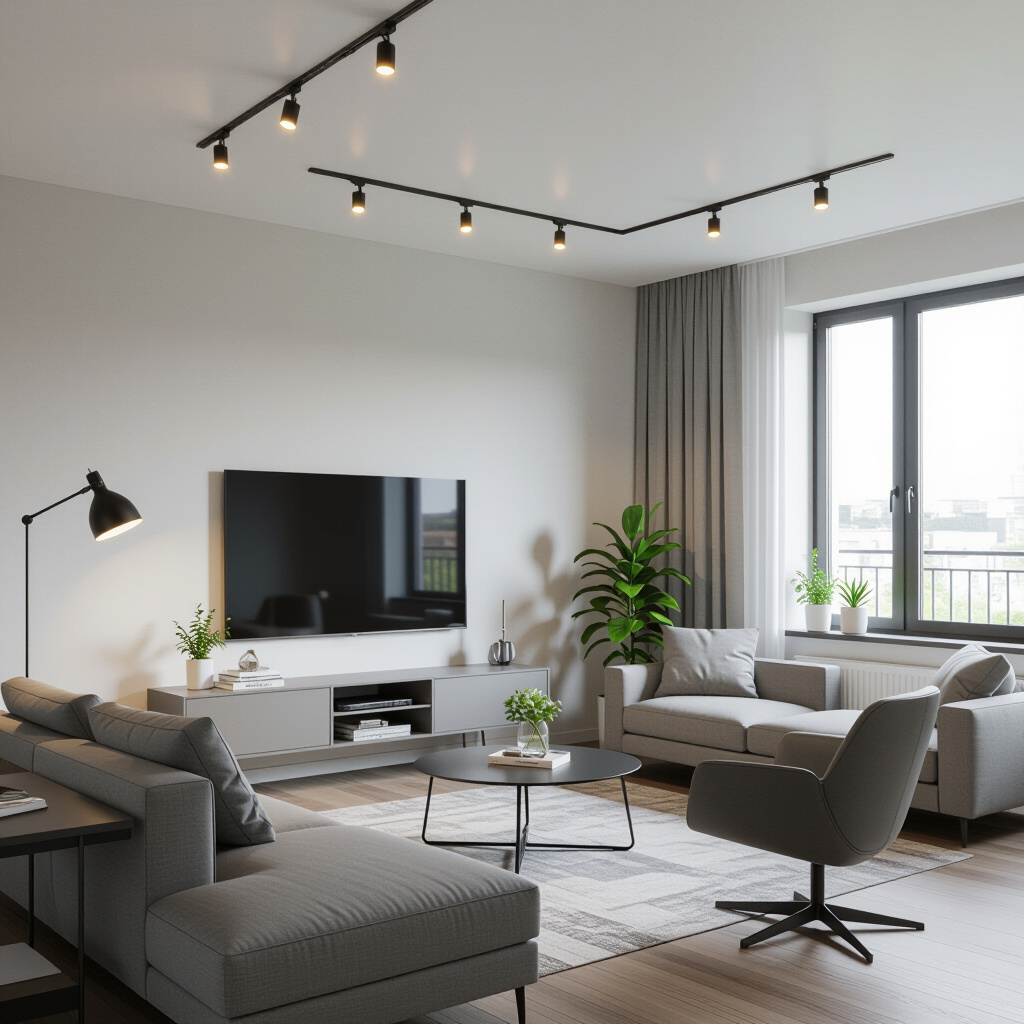

Магнитная трековая система объединяет несущую шину, электрические проводники и светильники с адаптерами. Магниты удерживают светильник на треке, а контакты адаптера передают ему питание. Конструкция шины и адаптера зависит от рабочего напряжения: внешне похожие изделия не обязательно совместимы.
Вариант на 48 В подключается к сети через блок питания, а в системе на 220 В напряжение подаётся на трек по предусмотренной схеме. Для обоих типов требуется согласовать шину, адаптеры и светильники; параметры конкретной системы указываются в документации к её компонентам. С ассортиментом систем на 48 В можно ознакомиться на alba-svet.ru.
Питание трека и роль блока питания
Блок питания преобразует сетевое напряжение в выходное напряжение, необходимое треку на 48 В. При подборе проверяют входное и выходное напряжение, допустимую мощность, тип выходного тока и условия охлаждения. Устройство размещают так, чтобы тепло отводилось свободно, а доступ для обслуживания не требовал демонтажа конструкции.
Система на 220 В не нуждается в отдельном преобразователе перед треком, если её схема рассчитана на прямое сетевое питание. Электронные компоненты, необходимые самому светильнику, могут находиться внутри его корпуса или адаптера.
Передача тока через шину и магнитные адаптеры
Проводники внутри трека передают электрическую энергию контактам адаптера. Магнитное крепление упрощает установку и перемещение совместимых светильников, но само по себе не задаёт электрическую совместимость. Адаптер должен соответствовать профилю шины, расположению контактов и рабочему напряжению.
Низкое напряжение уменьшает риск поражения током при случайном контакте с проводниками по сравнению с сетевым, но не отменяет отключения питания перед монтажом. У систем на 220 В изоляция и конструкция токоведущих частей должны соответствовать требованиям для сетевого напряжения.
Отличия низковольтной и сетевой систем
Основное различие состоит в способе питания и требованиях к электрической части. Для 48 В между сетью и треком устанавливается преобразователь; для 220 В трек включается в сетевую цепь. Низковольтная конфигурация требует учёта параметров блока питания и потерь напряжения на линии, а сетевая — особого внимания к изоляции и защите цепи.
Напряжение, подключение и электробезопасность
Блок питания для 48 В подключают к сети на входе, а его выход соединяют с треком с соблюдением полярности, если она предусмотрена схемой. В сетевой системе подключение выполняют к фазному и нейтральному проводникам через предусмотренные производителем вводы. Защитный проводник подключают в соответствии с конструкцией оборудования и схемой электромонтажа.
Низкое напряжение на треке не означает, что входная часть блока питания безопасна при прикосновении: на ней остаётся сетевое напряжение. Перед монтажом и обслуживанием линию обесточивают и проверяют отсутствие напряжения подходящим прибором.
Совместимость треков и светильников
Светильник на 48 В нельзя устанавливать на трек, рассчитанный на 220 В, если производитель прямо не указывает совместимость. Обратное также верно: светильник для сетевого трека не подключают к низковольтной шине. Несовпадение напряжения может привести к отказу драйвера, перегреву или повреждению компонентов.
При проверке совместимости сверяют тип трека, конструкцию адаптера, напряжение и допустимую мощность. Совпадения формы профиля недостаточно: контактные группы и электрическая схема могут различаться.
Расчет нагрузки и подбор компонентов
Нагрузку оценивают до выбора блока питания и конфигурации линии. Учитывают мощность каждого светильника, число приборов, расположение участков трека и возможности соединителей. При проектировании рабочего или жилого помещения также принимают во внимание способ управления светом и доступ к оборудованию для обслуживания.
Суммарная мощность светильников и запас блока питания
Суммарную мощность получают сложением мощности всех одновременно работающих светильников. Например, шесть приборов по 10 Вт дают нагрузку 60 Вт. Для блока питания предусматривают запас, величину которого выбирают по его характеристикам и условиям эксплуатации; при нагрузке 60 Вт блок на 60 Вт не оставляет резерва.
Ток низковольтной линии можно оценить по формуле I = P / U. При мощности 100 Вт и напряжении 48 В расчётный ток составляет около 2,1 А. Чем ниже напряжение при той же мощности, тем выше ток, поэтому сечение проводников, длина линии и допустимая нагрузка трека имеют значение.
Ограничения по длине линии и размещению оборудования
Допустимые длина трека, нагрузка на отдельный участок и способы питания зависят от конструкции системы. Для линии на 48 В падение напряжения может стать заметным при большой длине или высоком токе: яркость светильников на удалённом участке способна отличаться. В документации проверяют предельную длину и необходимость подачи питания с одной или нескольких точек.
Блок питания размещают с учётом вентиляции, допустимой температуры и доступа для осмотра. Его нельзя закрывать теплоизоляцией или помещать в пространство, где тепло не отводится, если такой способ установки не разрешён инструкцией.
Монтаж и эксплуатация трекового освещения
До установки определяют схему питания, положение соединителей и места размещения оборудования. Трек закрепляют на подходящем основании, соблюдая требования к расстояниям между креплениями. Светильники перемещают только по правилам, указанным для конкретной конструкции.
Подключение системы и проверка соединений
Перед подачей питания проверяют соответствие напряжения всех компонентов, правильность подключения проводников и фиксацию трека. После включения контролируют работу светильников и отсутствие мерцания, постороннего запаха и чрезмерного нагрева. При признаках неисправности систему отключают и проверяют соединения.
Типичные ошибки и меры безопасности
К ошибкам относятся подключение светильника к треку другого напряжения, превышение допустимой нагрузки и установка блока питания без отвода тепла. Риск создают также неплотные контакты, повреждённая изоляция и монтаж под напряжением. Работы с сетевой частью выполняют при отключённом питании; если квалификации для проверки проводки недостаточно, подключение поручают специалисту по электромонтажу.
